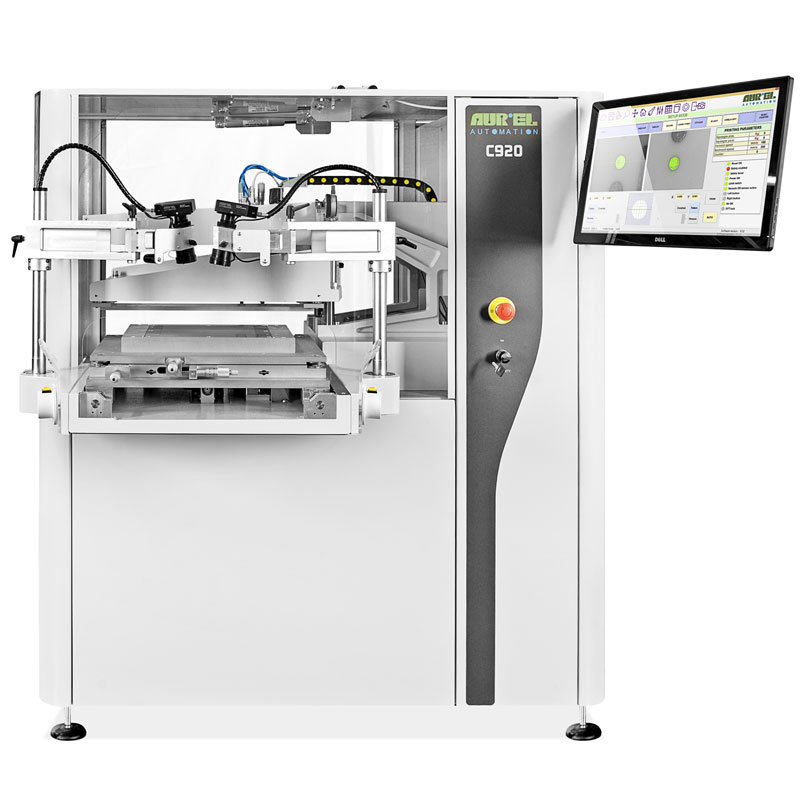

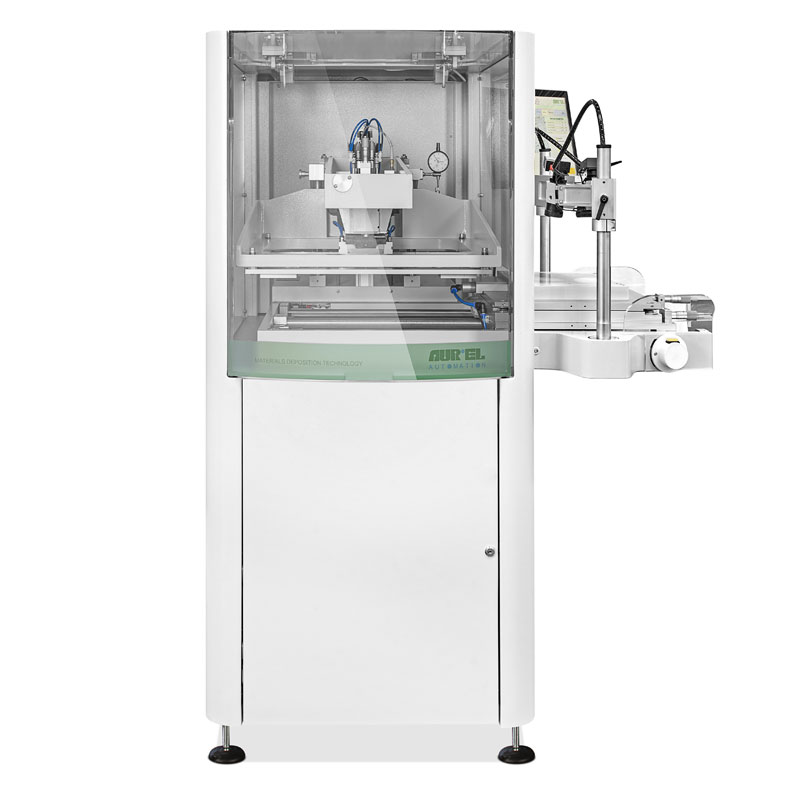

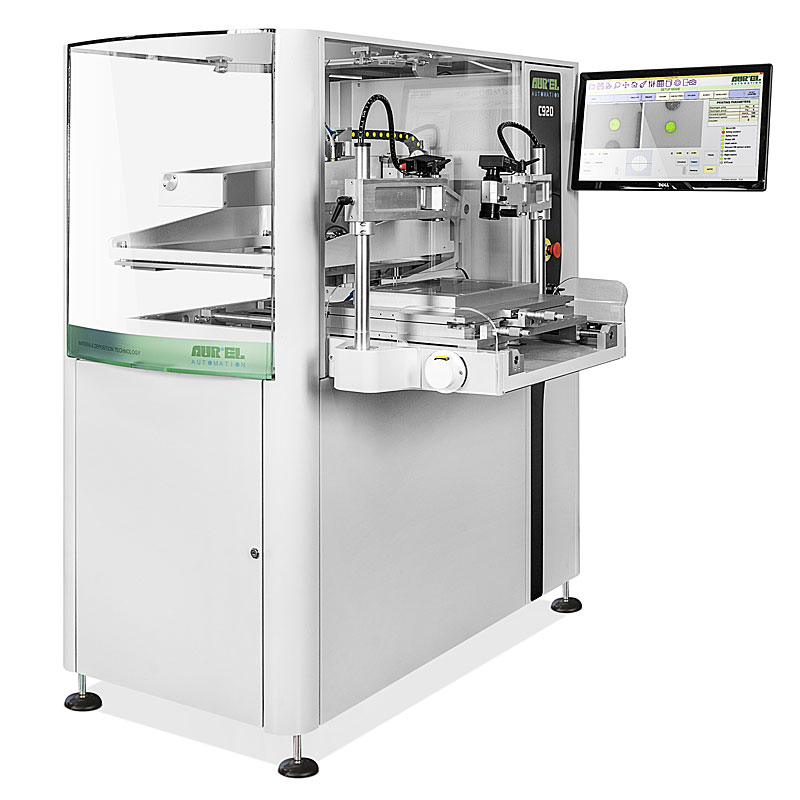

SCREEN-STENCIL PRINTER FOR CYLINDRICAL PARTS
This special design of the standard Mod. C920 uses a patented “syncro motorized chuck / print – head” for printing on cylindrical parts 6÷40 mm diameter up to 300 mm lenght.
The applications are Thick Film screen printing of tube Heaters, Sensors, Components.
| PRINT PARAMETERS | |
|---|---|
| Max print area | 350 x 400 mm |
| Max substrate size | 450 x 450 mm |
| Max squeegee width | 400 mm |
| Screen size | 540 x 540 mm |
| Carriage repeatable | ± 0.02 mm |
| Squeegee and screen parallel | ± 0.02 / 100 mm |
| X-Y Adjustment | 25 mm |
| Z Adjustment (screen height) | 10 mm |
| Theta Adjustment (rotation) | ± 3° on the chuck |
| Print stroke | 50 – 400 mm |
| Squeegee speed | 0 – 300 mm/sec |
| Squeegee pressure | 0 – 12 Kg |

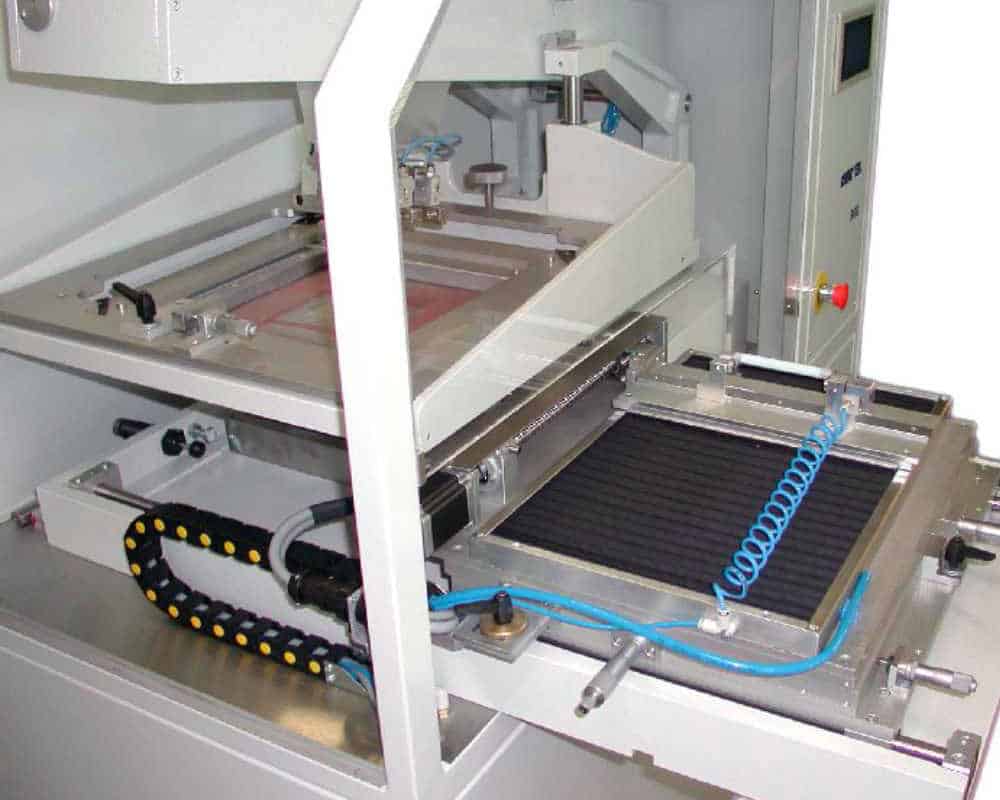

| TOOLS FOR CYLINDRICAL PRINTING | |
|---|---|
| Tube diameter | 6 – 80 mm |
| Tube lenght | 10 – 300 mm |
| Printing speed | 50 mm/sec (average) |
| Screen size | 12″ x 12″ up to 21″ x 21″ |
| Theta adjustment | ± 3° on the screen |
| DIMENSIONS & UTILITIES | |
|---|---|
| Dimensions | 1100W x 1350L x 1500H mmn (plus monitor on adjustable arm holder) |
| Approx. weight | 400 Kg |
| Compressed air supply | 5 Ate – 25 Nl/min MIN |
| Power supply | 230V – 50 Hz – 4A |
Fill out the form below for more information on our equipments & automation for electronics industry.
